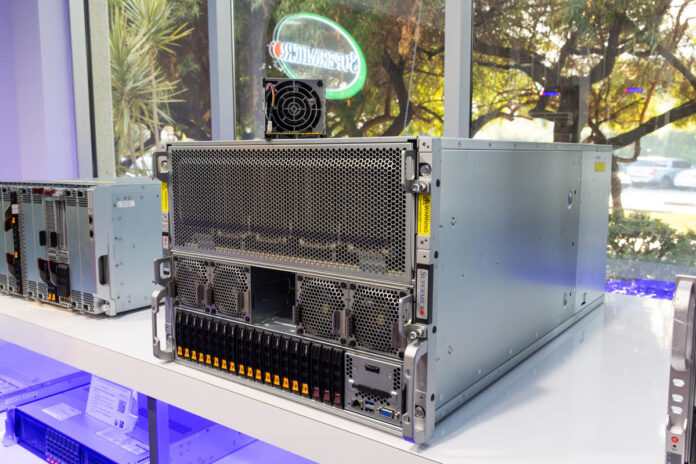

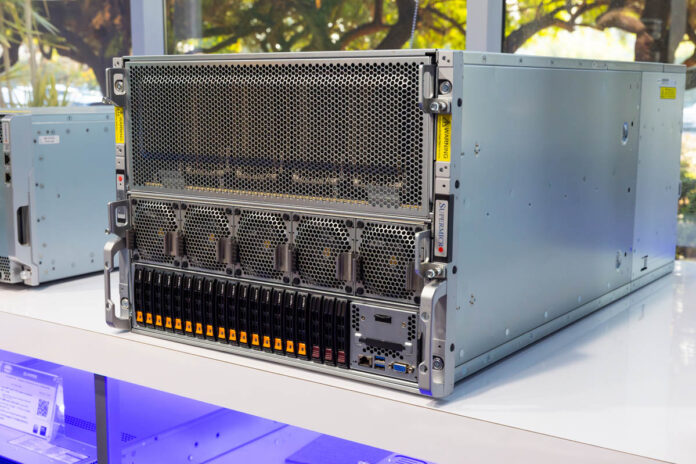

Supermicro CIS 821GNH-HR — 8U-сервер с воздушным охлаждением, предназначенный для высокопроизводительных задач в области ИИ, обучения нейросетей и работы с большими данными. В основе системы — NVIDIA HGX H200 с 8 GPU Hopper и более 1,1 ТБ памяти HBM3e. Сервер рассчитан на интенсивную нагрузку и продуман по части обслуживания, энергоэффективности и масштабируемости.
Архитектура и охлаждение

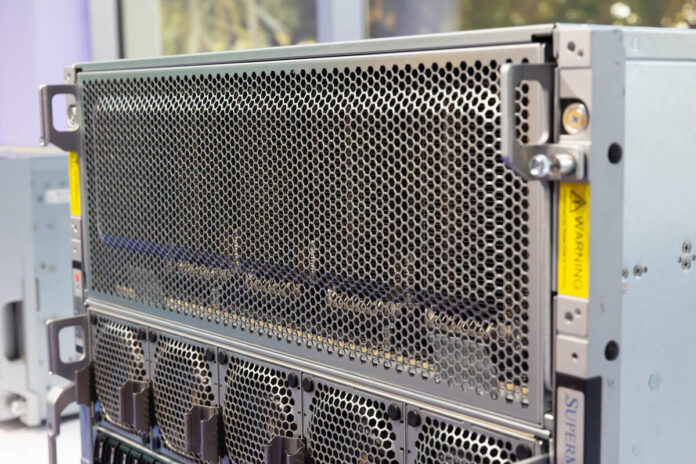

Форм-фактор 8U обеспечивает улучшенную вентиляцию по сравнению с 6U-системами благодаря увеличенной лицевой панели. Это снижает нагрузку на вентиляторы и общее энергопотребление. Конструкция модульная — ключевые узлы размещены в выдвижных лотках.
Сервер разделён на два уровня:
- Нижние 4U — CPU, память, PCIe-коммутация, накопители
- Верхние 4U — NVIDIA HGX H200 с 8 GPU
Каждый GPU оснащён 141 ГБ HBM3e. Такая конфигурация обусловлена отключением одного контроллера памяти для повышения выхода годных кристаллов.
Система соединений и шина
GPU соединены через NVLink-переключатели для высокой пропускной способности. Для обеспечения стабильности сигнала между GPU и CPU используются ретаймеры Astera Labs (PCIe 5.0).
Хранилище и передняя панель

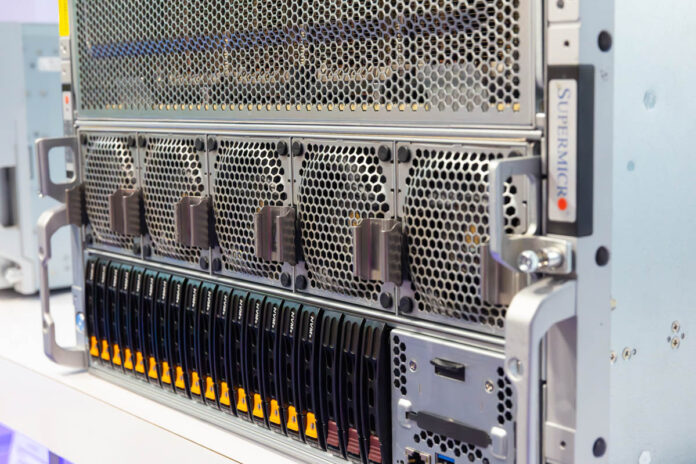

- 16× U.2 NVMe (PCIe Gen5)
- 3× SATA-диска (под ОС)
- Дополнительно до 5× SATA через переднюю панель

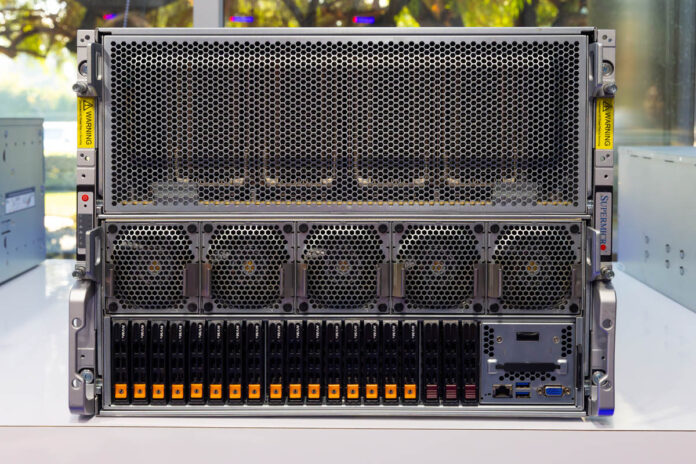

На фронтальной панели — VGA, USB, IPMI. Это упрощает локальное администрирование без необходимости доступа к задней части стойки.
Лоток CPU и памяти
- 2× Intel Xeon (Sapphire/Emerald Rapids)
- 8 каналов, 2 модуля на канал — всего 32 слота DDR5
- До 2 ТБ оперативной памяти
PCIe-архитектура
- 4× PCIe 5.0 коммутатора Broadcom
- Каждый обслуживает 2 GPU, 2 NIC и 2 NVMe SSD
- NIC для CPU — для север-юг трафика
Питание и охлаждение

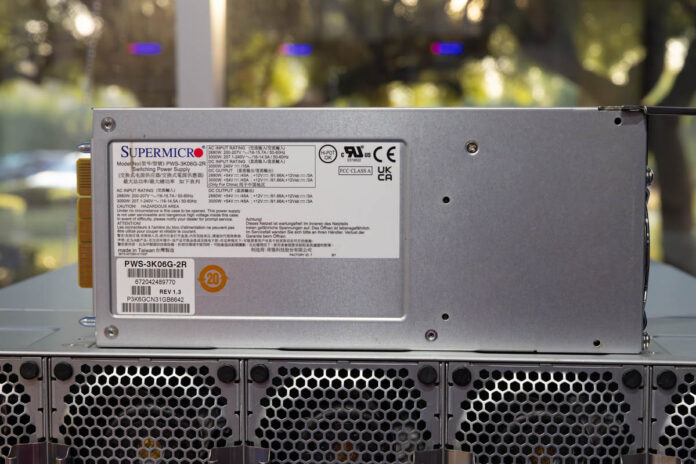

- 6× блоков питания по 3 кВт (18 кВт, до 24 кВт с резервом)
- Два канала: 12V и 54V — для CPU и GPU
- Ключевка вентиляторов исключает неправильную установку
Сетевая инфраструктура
- 8× NVIDIA BlueField-3 SuperNIC (по 400 Гбит/с) — East-West
- 2× BlueField-3 DPU — North-South
- 1× NVIDIA ConnectX-7 (InfiniBand/Ethernet)
- 2× 10GbE для управления и PXE
- Общий трафик на задней панели: до 4 Тбит/с
Обслуживание и масштабируемость
Все ключевые модули выполнены в виде выдвижных лотков. Это облегчает замену компонентов и даёт возможность закупки резервных узлов для быстрой замены. Актуально для ЦОДов с жёсткими SLA.
Воздушное и жидкостное охлаждение
Производительность H200 одинакова при обоих вариантах охлаждения. Основное отличие — энергопотребление: жидкостная версия требует меньше энергии за счёт отсутствия вентиляторов. Воздушная — проще в развёртывании.
Вывод
Supermicro CIS 821GNH-HR — мощная платформа для задач в области AI/ML, HPC и крупных языковых моделей. Высокая плотность GPU, модульная архитектура и развитая сеть делают её оптимальным выбором для корпоративных и исследовательских дата-центров.
