Supermicro SYS-511R-M — это 1U сервер, разработанный для снижения затрат и энергопотребления, оснащённый процессором Intel Xeon E-2488. Он представляет собой новое поколение серверов с меньшим количеством ядер и высокой тактовой частотой, что делает его идеальным выбором для задач, не требующих высокой многопоточности.
Общий обзор

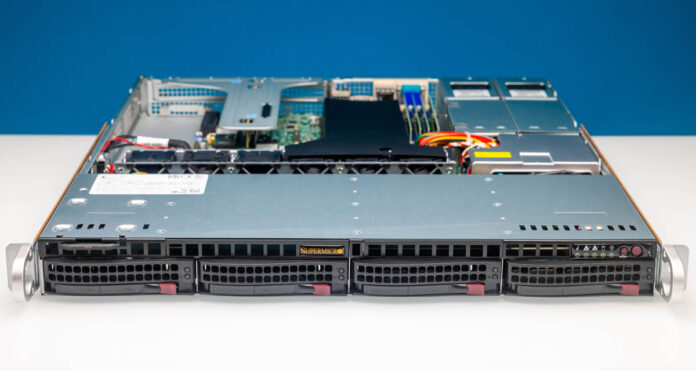

Шасси сервера имеет глубину менее 507 мм, что позволяет устанавливать его в неглубокие стойки, часто используемые в недорогих дата-центрах. На передней панели расположены четыре отсека для 3.5-дюймовых накопителей, которые также поддерживают установку 2.5-дюймовых дисков с использованием адаптеров. Справа находятся светодиодные индикаторы состояния, кнопки питания и сброса.

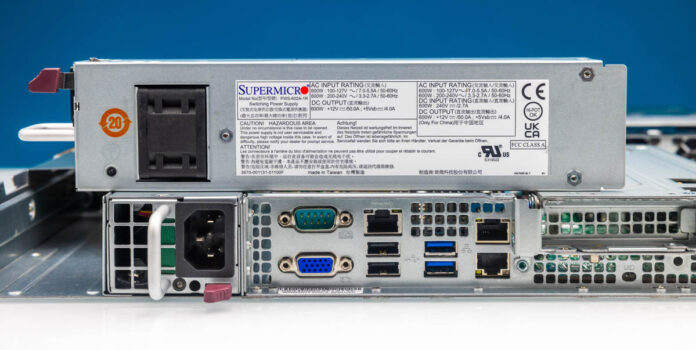

На задней панели размещены стандартные порты ввода-вывода: последовательный порт, VGA, четыре USB Type-A (два из них USB 3.0), порт управления и два сетевых порта 1GbE на базе контроллеров Intel i210-AT. Также предусмотрены слоты расширения: один полноразмерный и один низкопрофильный, реализованные через райзер. Райзер автоматически переключается между режимами PCIe Gen5 x16 для полноразмерного слота и x8 для низкопрофильного, если установлена соответствующая карта.
Внутреннее устройство

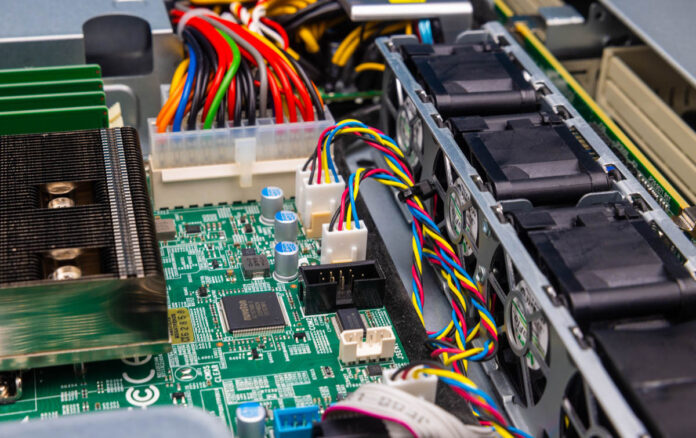

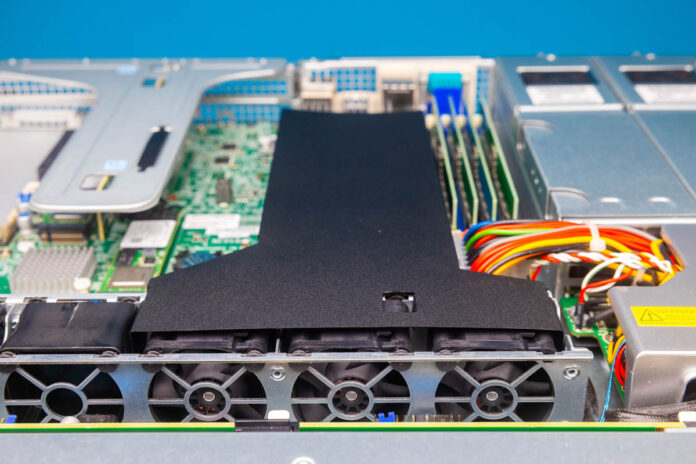

Внутри сервера установлены четыре 80 мм вентилятора с ШИМ-управлением, обеспечивающие эффективное охлаждение компонентов. Три вентилятора направляют поток воздуха через направляющую к радиатору процессора. Процессор установлен на платформе LGA1700 (Socket V0) и поддерживает два канала памяти DDR5 с конфигурацией 2DPC, что позволяет установить до 4 модулей памяти.

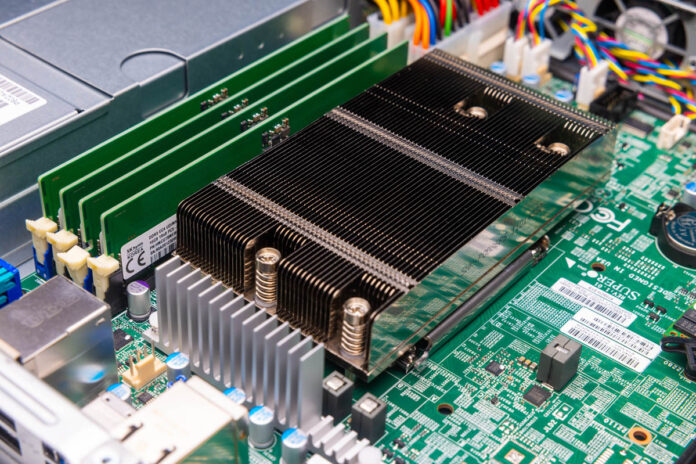

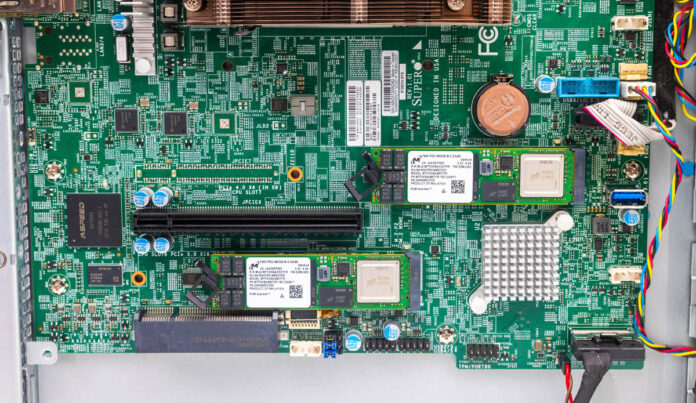

Особенностью конструкции является смещённый радиатор процессора, который освобождает место для установки низкопрофильной карты расширения. В нижней части материнской платы расположены два внутренних слота M.2, что позволяет использовать их для установки SSD и освободить передние отсеки для накопителей большего объёма.
Дополнительно имеется слот PCIe Gen4 x4, подключённый через чипсет, предназначенный для установки RAID-контроллера или HBA-карты SAS3. Это позволяет добавить функциональность аппаратного RAID без использования задних слотов расширения или высокоскоростных слотов PCIe Gen5.
Энергопотребление
Сервер оснащён двумя резервируемыми блоками питания мощностью по 600 Вт каждый. При простое потребление энергии составляет около 45 Вт, а при максимальной нагрузке достигает 232 Вт. Это примерно в два раза больше, чем у систем на базе Xeon E3, но с учётом увеличенного количества ядер и производительности на ядро. Длительная нагрузка приводит к стабилизации потребления на уровне 155 Вт.
Итоги
Supermicro SYS-511R-M представляет собой сбалансированное решение для задач, требующих высокой тактовой частоты и умеренного количества ядер. Он подходит для использования в малых и средних предприятиях, а также в средах с ограниченным пространством и энергопотреблением. Особенности конструкции, такие как смещённый радиатор и внутренние слоты M.2, демонстрируют внимание к деталям и стремление к оптимизации пространства и функциональности.
